繞線式異步電動機的轉子接線圖
轉子繞組作用是切割定子旋轉磁場產生感應電動勢及電流，并形成電磁轉矩而使電動機旋轉。根據構造的不同分為鼠籠式轉子和繞線式轉子。如圖1所示。

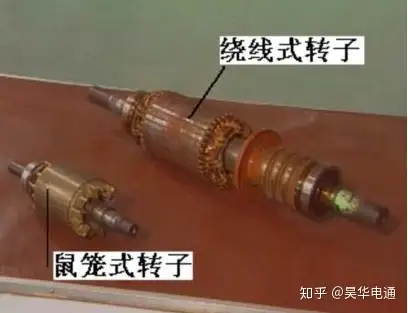

圖1 轉子繞組
（1）鼠籠式轉子
若去掉轉子鐵心，整個繞組的外形像一個鼠籠，故稱籠型繞組。小型籠型電動機采用鑄鋁轉子繞組，對于100KW以上的電動機采用銅條和銅端環焊接而成。如圖2所示。

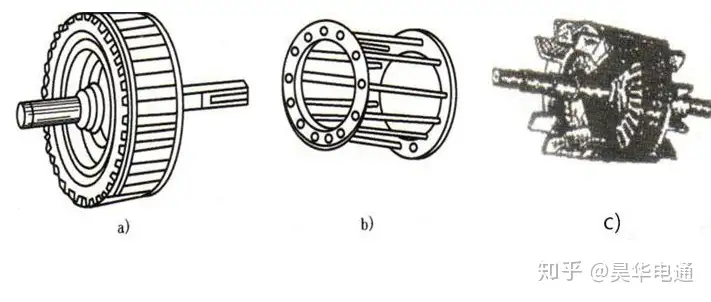

圖2 籠型轉子
a）籠型繞組 b）轉子外形 c）鑄鋁籠型轉子
（2）繞線式轉子
繞線轉子繞組與定子繞組相似，也是一個對稱的三相繞組，一般接成星形，三個出線頭接到轉軸的三個集電環（滑環）上，再通過電刷與外電路聯接，如圖3所示。

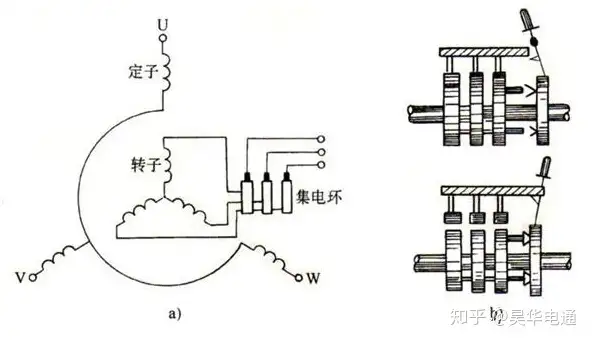

圖3 繞線式轉子異步電動機的轉子接線示意圖
a）接線圖 b）提刷裝置
異步電機轉子的組成和繞線型異步電動機轉子接線示意圖
異步電機的轉子由轉子鐵心、轉子繞組和轉軸等組成。
轉子鐵心也是電機磁路組成部分。鐵心材料也采用0.5mm硅鋼片疊成。鐵心與轉軸之間必須可靠連接以傳遞轉矩。
轉子繞組能夠感應電動勢、流通電流、產生電磁轉矩。從結構上可分為籠型和繞線型兩種：
1．籠型轉子（Cage rotor）

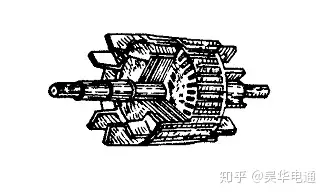

圖 1 籠型轉子繞組
a）銅導條 b）鋁導條
籠型轉子繞組的結構與定子繞組不同，在轉子鐵心槽中各有一根導條，在鐵心兩端槽口外，由二個端環分別把所有導條的兩端都連接起來，直接閉合而構成短路。如果去掉鐵心，繞組的形狀就象鼠籠，又稱鼠籠式轉子（Squirrel Cage rotor）見圖1。
籠型轉子結構簡單，制造方便，繞組的材料有兩種：有適用于中小型電機的鑄鋁轉子，把導條、端環以及風葉一起鑄出；適用于大中型電機的焊接籠型，常用銅條插入轉子槽內，再在兩端焊上端環而成。
2．繞線型轉子（Wound-rotor）
繞線型轉子繞組和定子繞組相似，并且具有和定子繞組相同的極對數。三相繞組采用星形接法，其出線端分別與轉軸上的三個滑環連接，然后通過電刷把電流引出，在外部形成短路，并且可以接人附加電阻，如圖2所示。與籠型轉于相比較，繞線型轉子造價高，維護復雜。因此，僅用于要求起動轉矩大，起動電流小或需要調速的場合。

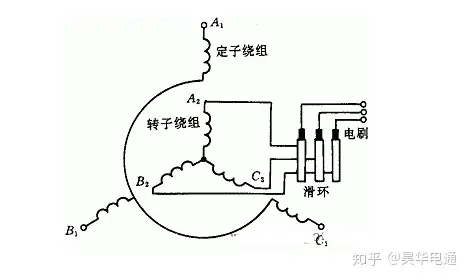

圖2 繞線型異步電動機轉子接線示意圖
